Fixe ou ouvrant
Condamnation permanente ou ouverture contrôlée selon l’exploitation du site.
Demander un devis INGÉNIA / 01 · CONTRÔLE DE GABARIT
Gabarits de limitation
de hauteur
Une solution visible, résistante et adaptable pour empêcher l’accès des véhicules hors gabarit.
Configurer mon équipement ↗
LE PRODUIT
Une protection simple.
Une présence dissuasive.
Pour parkings publics, sites d’entreprise, bases de loisirs et voies techniques. Disponible en version fixe ou ouvrante, à un ou deux vantaux, en tube carré ou rond, et fabriqué sur mesure en hauteur comme en largeur de passage. Tous nos portiques intègrent sur la traverse un manchon supérieur destiné à la fixation d’un panneau que nous pouvons fournir.
- Largeur de passage
- 3 à 12 m*
- Hauteur utile
- 1,80 à 5,00 m*
- Ouverture
- Fixe, 1 vantail ou 2 vantaux
- Tubes ronds
- Ø 168 ou Ø 219 mm
- Manchon supérieur
- Fixation d’un panneau
- Panneau
- Fourni par INGÉNIA sur demande
- Fixation
- À sceller ou sur platines
- Signalisation
- Bandes rétroréfléchissantes
- Finitions
- Galvanisé, thermolaqué RAL ou duplex*
CONSTRUCTIONS SUR MESURE
Deux diamètres.
Deux architectures réelles.

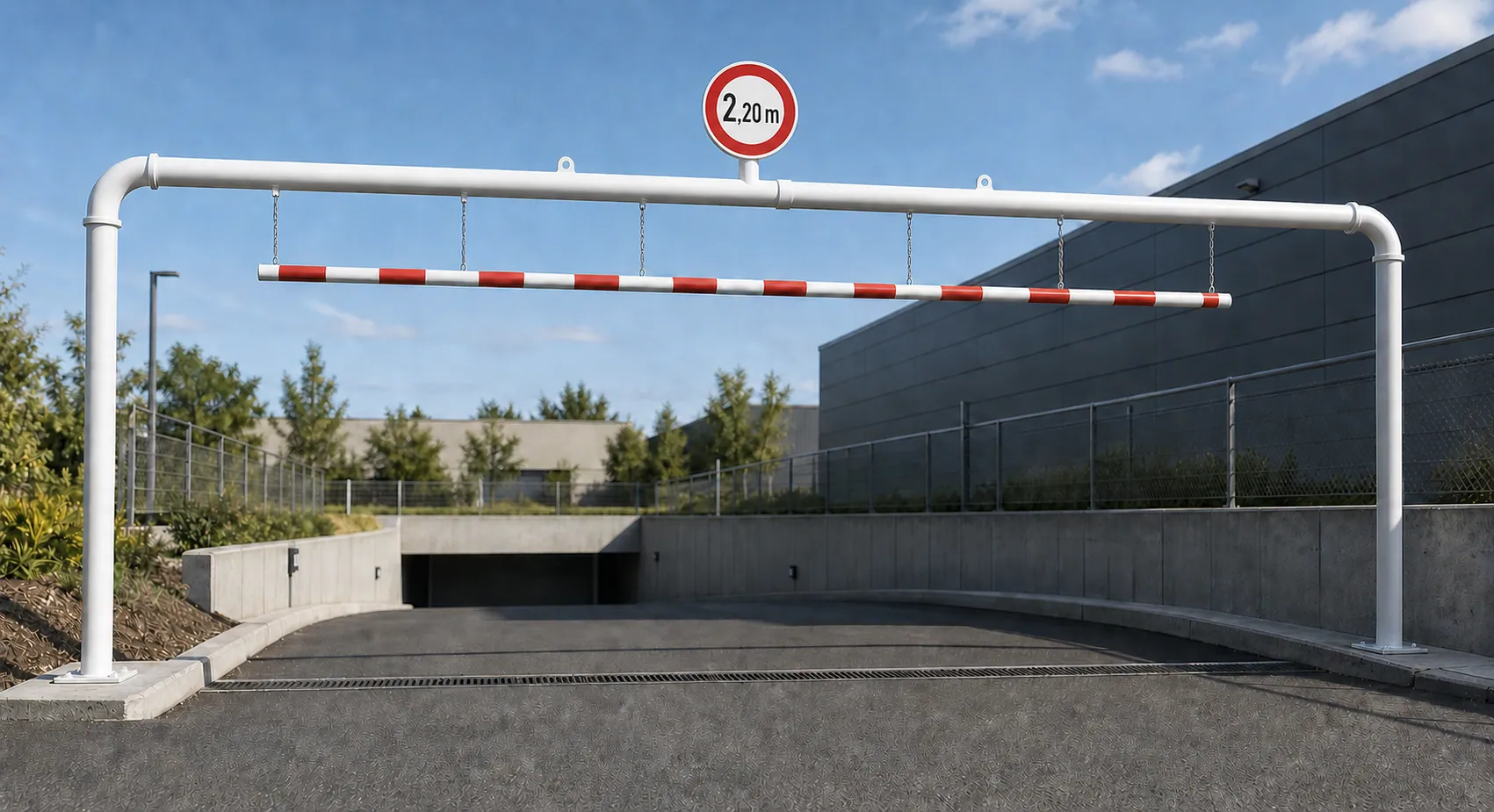

Nos portiques ronds reprennent une construction industrielle adaptée à la portée : demi-portique Ø168 haubané ou portique complet Ø219 avec coudes arrondis et traverse assemblée. Tous disposent du manchon supérieur pour panneau et d’une bavette suspendue matérialisant la hauteur de passage.
ACCESSOIRE · PRÉSIGNALISATION DU GABARIT
La hauteur se voit.
Avant le contact.
Installée sous la traverse principale, la bavette matérialise la hauteur autorisée avant qu’un véhicule hors gabarit n’atteigne la structure. Son montage par sangles permet de l’adapter à une traverse ronde ou carrée sans imposer une platine de fixation rigide.
- Barre
- Tube acier Ø 50 mm
- Longueur nominale
- 1,50 m · longueur réelle 1 478 mm
- Poids indicatif
- 7 kg
- Suspension
- 2 chaînes · longueur de référence 500 mm
- Fixation haute
- Sangles de bridage pour traverse ronde ou carrée
- Liaison
- Maillons rapides entre les sangles et les chaînes
- Finition
- Blanc thermolaqué sur acier galvanisé
- Signalisation
- Bandes rouges rétroréfléchissantes
01 · SANGLE02 · MAILLON RAPIDE03 · CHAÎNE
PORTIQUE PAYSAGER · BOIS MASSIF
Robuste par nature.
Intégré au paysage.

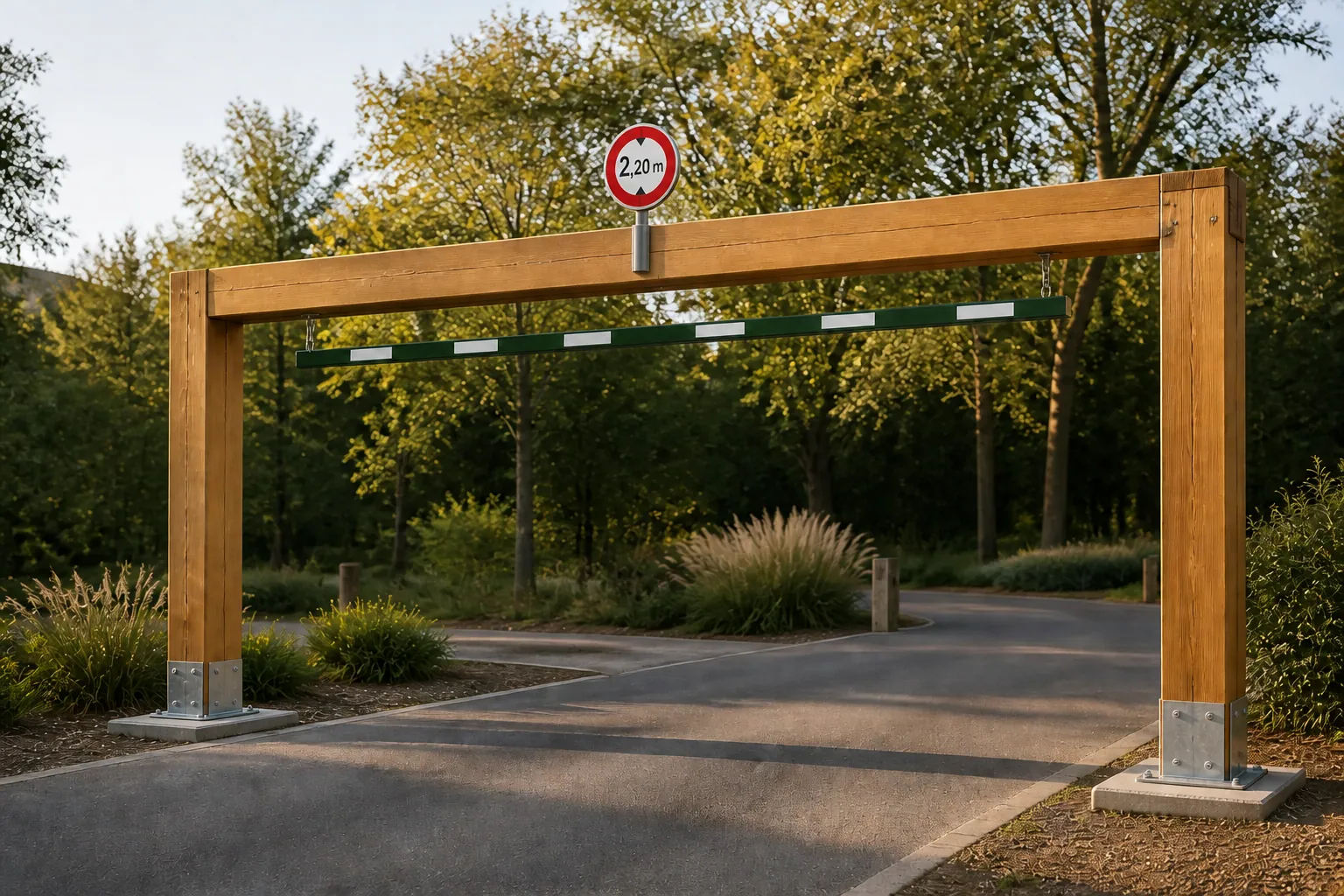

Une architecture sobre en bois massif pour les parcs, bases de loisirs, campings et sites naturels. Les pieds métalliques isolent les poteaux du sol, tandis que la bavette suspendue et le panneau B12 assurent la visibilité du gabarit.
- Poteaux et traverse en bois structurel
- Pieds galvanisés sur massifs béton
- Manchon supérieur et panneau fourni
- Bavette à bandes rétroréfléchissantes
PORTIQUE SOLAIRE · ÉCLAIRAGE AUTONOME
Visible la nuit.
Élégant à toute heure.
Un panneau photovoltaïque alimente un éclairage LED blanc chaud intégré sous la traverse. La lumière souligne la structure, éclaire la bavette et renforce la lecture du panneau sans éblouir les usagers.
- Panneau solaire compact et discret
- LED intégrées sous la traverse
- Éclairage ciblé du panneau B12
- Autonomie dimensionnée selon le site
CHOIX, POSE ET EXPLOITATION
Choisir un portique de gabarit pour votre parking
Un portique de gabarit limite la hauteur des véhicules à l’entrée d’un parking. Un modèle ouvrant permet aussi de libérer ponctuellement le passage pour les véhicules autorisés. Le choix commence par la hauteur utile et les conditions d’exploitation.
Comment définir la hauteur utile du portique ?
Relevez la hauteur des véhicules que vous souhaitez laisser entrer, les équipements de toit éventuels et la pente à l’approche du passage. La hauteur utile correspond au passage libre sous l’élément le plus bas, notamment la bavette lorsqu’elle est présente. INGÉNIA étudie des hauteurs de 1,80 à 5,00 m ; la valeur retenue doit être cohérente avec la signalisation et le terrain.
Portique fixe ou ouvrant : lequel choisir ?
Le portique fixe convient lorsque la limitation doit rester permanente. Un portique ouvrant à un ou deux vantaux est à étudier lorsqu’un camion de livraison ou d’entretien doit entrer ponctuellement. Il faut prévoir le débattement, le verrouillage et la personne habilitée à ouvrir, ainsi que les conditions d’accès des secours.
Que vérifier avant de choisir des platines ou un scellement ?
La nature du sol, les réseaux enterrés, les massifs existants et les efforts liés à la portée doivent être examinés. Une platine ne permet pas de fixer le portique sur n’importe quel revêtement. Les ancrages et le génie civil sont définis dans l’étude technique.
Quels contrôles prévoir après la pose ?
Vérifiez régulièrement la visibilité du panneau et des bandes, l’état de la bavette et des suspensions, les fixations et, sur les versions ouvrantes, la manœuvre et le verrouillage. Après un choc, faites contrôler l’équipement avant de remettre en service la partie endommagée. La notice de la configuration retenue précise les opérations d’entretien.
